Pułapka częstotliwościowa
Czasami zdarza się, że chcemy wyeliminować jakąś częstotliwość – stosujemy wtedy pułapkę częstotliwości.
W starych radioodbiornikach lampowych bywały tzw. eliminatory lokalnej stacji na falach długich. Z tyłu takiego odbiornika można było dokładnie nastawić częstotliwość f takiej pułapki. Innym przykładowym zastosowaniem pułapki f jest eliminator częstotliwości pośredniej na wejściu całego odbiornika radiowego. Dla przykładu chcę teraz wyeliminować częstotliwość pośrednią 9 MHz na wejściu odbiornika KF (krótkofalarskiego transceivera). Przyjmuję:
- R = 25 Ω jako równoległe połączenie Zwy anteny i Zwe odbiornika (50 Ω każda).
- Dolna f graniczna przy 3 dB tłumieniu np. 8.5 MHz.
Wyliczenie:

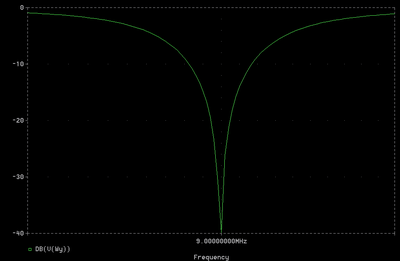

Czyli: L = 3.87 μH, C = 80.9 pF. Poniżej przedstawiam charakterystykę f tej pułapki.
We wszystkich przykładach można przyjąć w zadanej f inny niż 3 dB spadek transmitancji H. Ogólna zależność na reaktancję gałęzi równoległej (w powyższych przykładach były to obwody rezonansowe) jest następująca:
(2)
Poprzednio przyjmowaliśmy |X| = R, czyli H = 0.707 (−3 dB). Dla H = 0.5 (−6 dB) byłoby: |X| = 0.577 R.
