Filtr pasmowo-przepustowy
Chcemy wyliczyć filtr dla pasma CB 26.960–27.400 MHz. Kiedyś w latach 90-tych, w okresie świetności radia CB, nosiłem się z zamiarem wykonywania filtrów CB na zamówienie :-) Zakładamy R = 2 kΩ (wartość adekwatna bardziej dla zwykłego przestrojonego odbiornika). Dla spadku na krańcach pasma równym 3 dB, będziemy podawać reaktancje równe co do modułu wartości R. Wydruk z pracy programu daje:
Czyli otrzymujemy: L = 0.19 μH, C = 181 pF. Rozróżnianie znaków reaktancji przy jej zapodawaniu w istocie umiejscawia ją po odpowiedniej stronie częstotliwości rezonansowej obwodu (patrz tabelka). W praktyce dobieramy liczbę zwojów L tak, aby rezonans obwodu zmierzony rezonansomierzem wyniósł
(1)
Czyli frez = 27.18 MHz. Ten sam wynik uzyskamy podając nie obie częstotliwości krańcowe, ale jedną krańcową i drugą rezonansową:

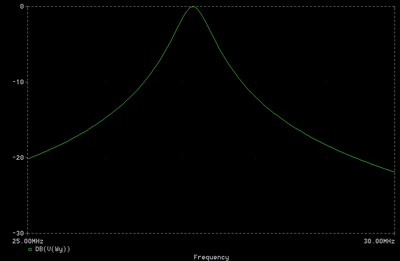

Reaktancję przy rezonansie X2 podałem względnie dużą w stosunku do 2 kΩ (znak tutaj jest nieistotny). Poniżej przedstawiam charakterystykę częstotliwościową obliczonego filtra.
