Odwijanie cewek
Nieodłącznym elementem konstruowania własnej zwrotnicy głośnikowej jest własnoręczne wykonywanie cewek. Rzadko się bowiem zdarza, że oferowane w handlu gotowe indukcyjności zawierają się w wymaganym przez naszą konstrukcję obszarze wartości. Można wtedy postąpić dwojako:
- Nawijać cewki (najmniej ciekawe zajęcie dla współczesnych entuzjastów audio).
- Odwijać cewki (może być ciekawsze :-)

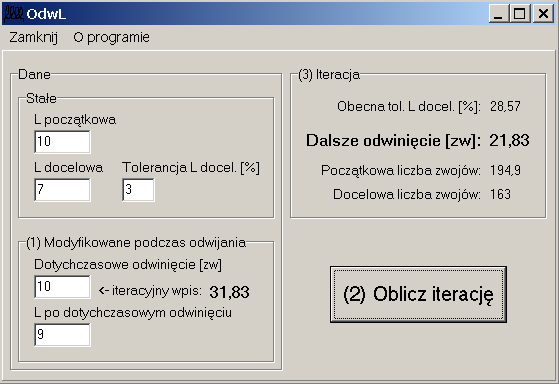

Proponuję tutaj to drugie – kupujesz gotowe indukcyjności w sklepie, odwijasz kilka zwojów i gotowe. Tak, ale co zrobić, kiedy na etykietce nie pisze, ile oryginalnie jest zwojów – tylko wtedy takie podejście jest względnie proste? Niestety wówczas konieczne staje się użycie miernika indukcyjności, którym teoretycznie musimy wykonać min. 3 pomiary (pomiar początkowy, pośredni i końcowy). Tę właśnie ideę realizuje prezentowany program OdwL.zip [253 kB]. Korzyścią użycia OdwL jest właśnie istotne zmniejszenie dużej liczby iteracji będącej udziałem odwijania na "chybił – trafił".
Jego obsługa polega na:
- Początkowym wpisaniu stałych.
- Oszacowaniu wstępnego odwinięcia wraz z odpowiednimi wpisami do (1). To oszacowanie ma wpływ na liczbę wszystkich iteracji (cyklów odwinięcia z pomiarem L), których może być najmniej 2 i praktycznie najwięcej 3.
- Obliczeniu iteracji (2).
- Dalszym odwinięciu o liczbę zwojów podaną w (3).
- Uzupełnieniu (1).
- Przejściu do (2) (proces iteracyjny zostanie przerwany przez stosowny komunikat programu).
Nie pozostaje mi nic innego jak życzyć, byście przestali już nawijać ;-)
