Wizualizacja

Wygląd zewnętrzny kompresora KD-1 został przedstawiony na rys. 1 na początku artykułu. Poniżej przedstawiam wgląd w jego wnętrze (rys. 12), plan rozmieszczenia elementów na PCB (rys. 13) oraz rysunek płyty czołowej (rys. 14).

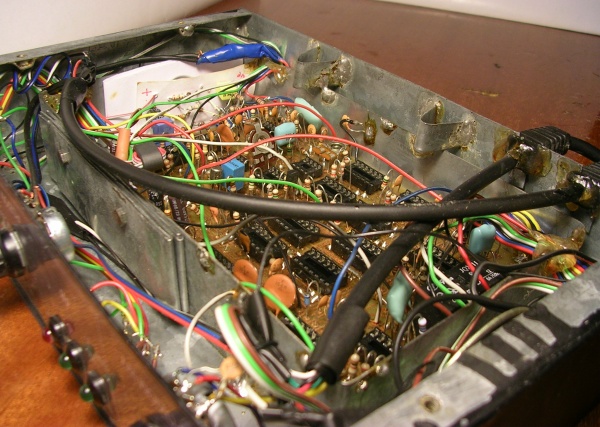

Rys. 12a. Wnętrze KD-1 (egzemplarz prototypowy, obecnie z wyjętymi układami)

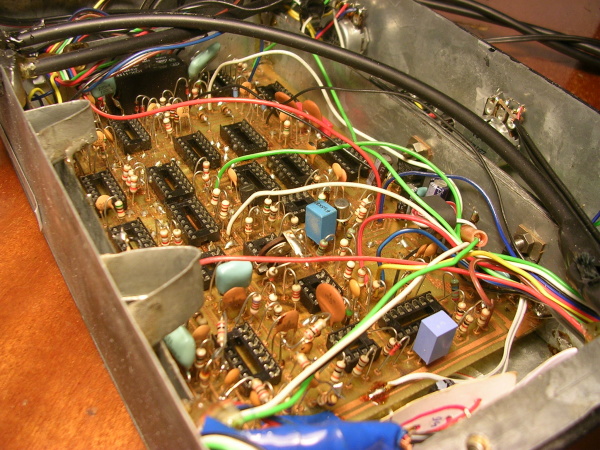

Rys. 12b. Wnętrze KD-1

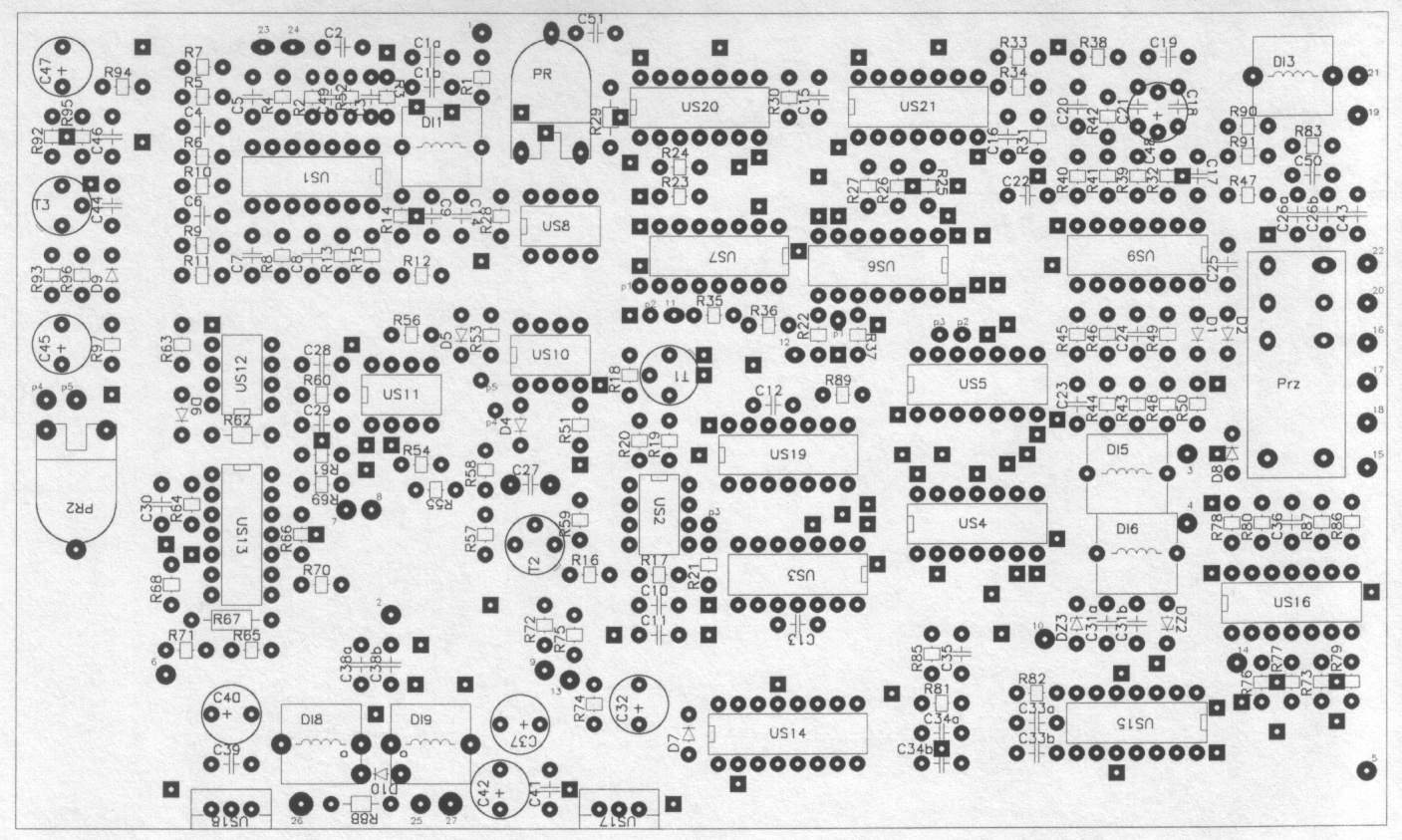

Rys. 13. Rozmieszczenie elementów na dwustronnej PCB o wymiarach 175 × 104 mm
Rys. 14. Płyta czołowa kompresora KD-1
