Pozostałe bloki
Omówienie pozostałych bloków pomijam, a są to:

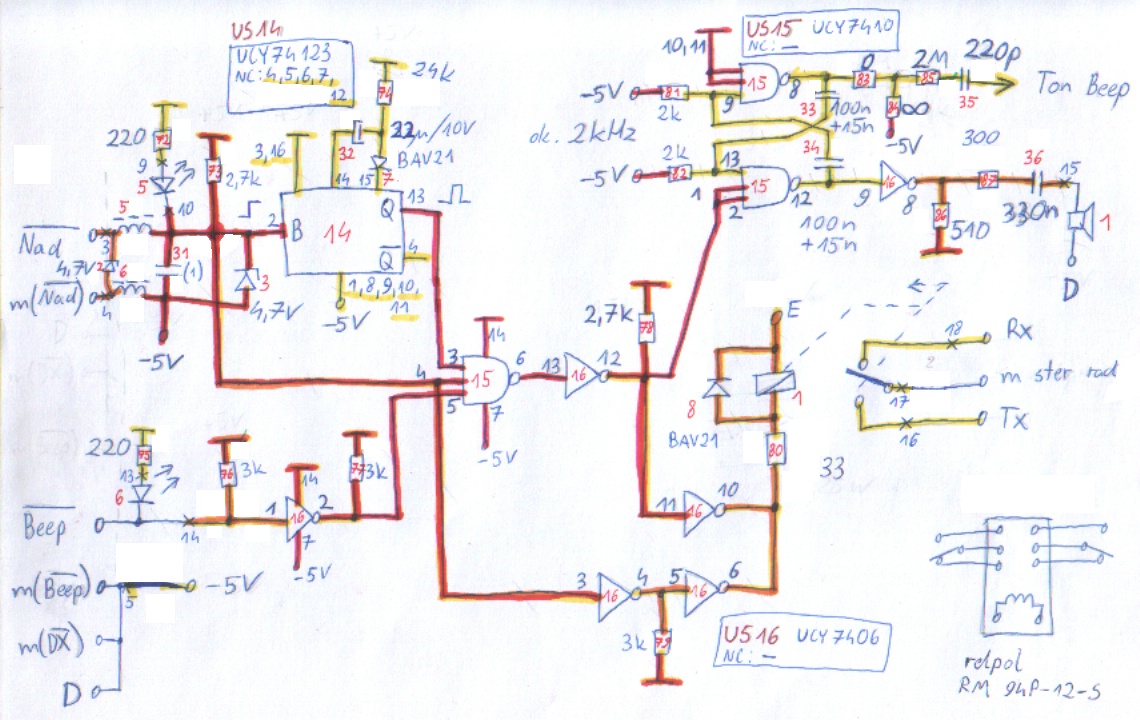

- Logika przełączania nadawanie/odbiór i Roger Beep dla nadawców CB (rys. 9).

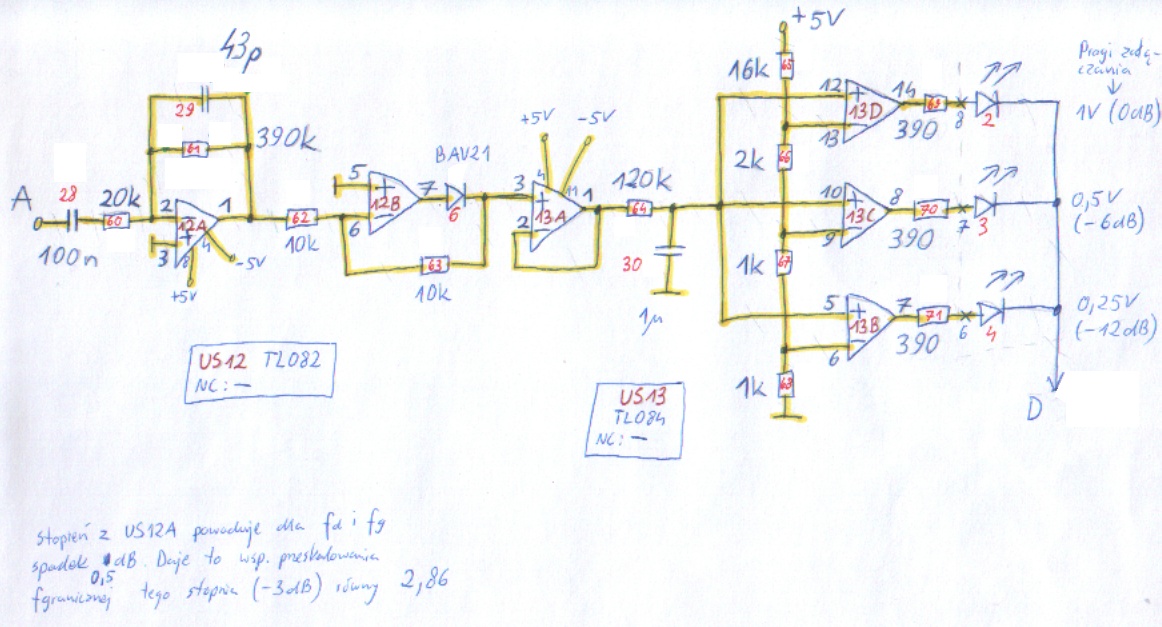

- Wskaźnik LED poziomu sygnału wejściowego (rys. 10).

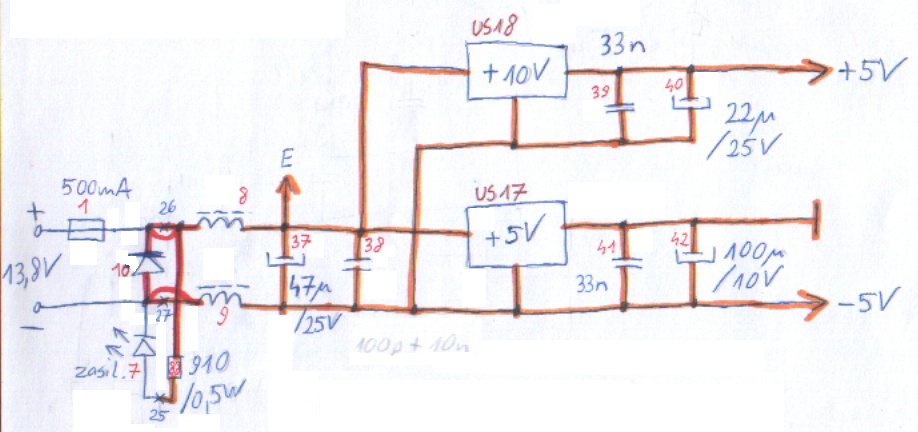

- Stabilizator napięcia $\pm 5\text{ V}$ (rys. 11).
Tylko jedna uwaga (ostrzeżenie) odnośnie zasilacza – taką konfigurację (a nie dwa stabilizatory $\pm 5\text{ V}$) można stosować przy założeniu niewpływania prądu do wyjścia stabilizatora $+5\text{ V}$. Tutaj jest to spełnione, gdyż układy cyfrowe TTL pobierają najwięcej energii.
