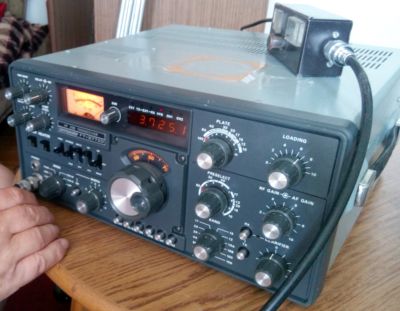

Procedura strojenia PA w Yaesu FT-101ZD (= Sommerkamp FT-277ZD) opracowana na podstawie instrukcji obsługi na prośbę kolegi.


Uwaga: Nie przekraczaj 10 sekund emisji nośnej podczas strojenia.

  1. Wstępnie ustaw:
    1. HEATER = ON (włączenie żażenia lamp co najmniej 1 minutę przed strojeniem).
    2. METER = IC (wskaźnik wychyłowy będzie pokazywał prąd lamp końcowych).
    3. MODE = TUNE.
    4. DRIVE = min.
    5. PRESELECT = max odbierany sygnał (lub szum).
    6. PLATE = aktualne pasmo.
    7. LOADING = 0.
  2. Strojenie wstępne:
    1. VOX GAIN = MOX. Jest to załączenie nośnej, ale jeszcze „wyciszonej” pokrętłem DRIVE. Wskaźnik powinien pokazywać spoczynkowy IC = 50 mA.
    2. Ustaw DRIVE tak, aby IC = 150 mA.
    3. Ustaw PRESELECT na max IC. Jeśli IC > 150 mA, zredukuj pokrętłem DRIVE.
    4. Ustaw PLATE na min IC.
    5. VOX GAIN poza MOX (przełączenie na odbiór).
  3. Strojenie finalne.
    Tym razem wskazówka będzie pokazywać moc wyjściową Po, która powinna dawać wychył w granicach ½ – 2/3 max skali. Przekroczenie tego zakresu w górę oznaczać może za duży SWR.
    1. METER = PO.
    2. DRIVE = godz. 9.
    3. VOX GAIN = MOX.
    4. PRESELECT = max Po.
    5. Powtarzaj, jednocześnie powoli skręcając DRIVE na max:
      • LOADING = max Po.
      • PLATE = max Po.
    6. VOX GAIN poza MOX (odbiór).
