Poniżej kolejne nagrania audio z mojego IC-7410 dokonane w sobotę 2013-04-13 oraz filmy, które nakręciłem głównie w piątek. To wszystko w moim „terenowym” QTH. Cudzysłów jest tutaj konieczny, gdyż zawieszenie anteny było stacjonarne, a praca odbywała się w opuszczonym drewnianym domu z 1935 roku (nie widocznym na zdjęciu).

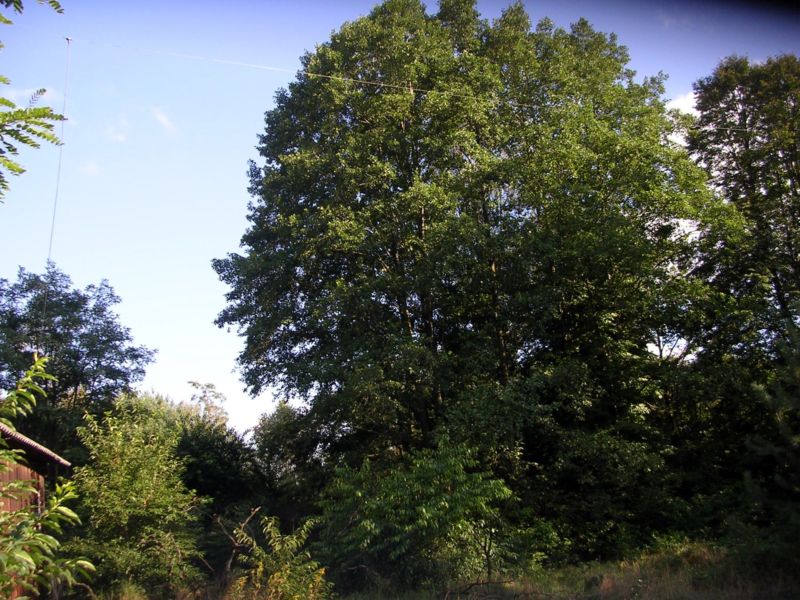

Antena FD-4 (2010 rok) w moim "terenowym" QTH

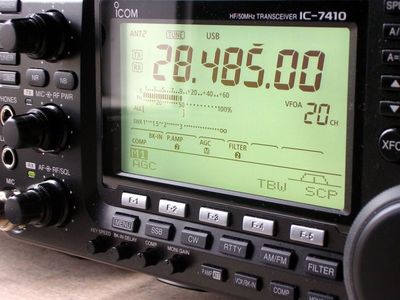

IC-7410 w moim "terenowym" QTH

W porównaniu do poprzednich nagrań audio zmianie uległa jedynie lokalizacja i zawieszenie anteny tzn. jest to nadal FD4, ale dużo lepiej rozwieszona – w warunkach wiejskich na wysokości 11–15 metrów nad ziemią (trochę skośnie) między drzewami. Praktycznie nie można usłyszeć szumu przemysłowego w tej antenie – w południe w paśmie 80 metrów przy preamp 2 wychylenie S-metra to w porywach zaledwie S3 i jest to QRN (patrz film). Na mojej domowej antenie tło było dużo większe. Ponadto siła sygnałów w "terenowej" antenie jest większa średnio o 20 dB, zatem ogólnie dynamika odbieranych sygnałów zwiększyła się o kilkadziesiąt dB. Pozostałe środki i warunki nagrań audio identyczne jak poprzednio. W nazwie każdego pliku mp3 zawarłem między innymi lokalną godzinę rozpoczęcia. Oczywiście w ich tagach są bardziej szczegółowe informacje, a dla mniej zorientowanych wskazówka, że np. w Windows XP dostać się można do nich klikając dla ściągniętego pliku mp3: Właściwości → Podsumowanie (pole Komentarze).

Niestety podczas przebywania w tym moim drugim QTH od połowy dnia nagrań pojawiły się burzowe warunki odbioru i czar czystego tła nieco osłabł. Ale za to można zobaczyć, jak w takich warunkach sprawuje się AGC w IC-7410 (we wszystkich tych nagraniach NR i NB są wyłączone). Poza tym „przetestowałem” działanie w transceiverze przekaźnika automatycznie odłączającego antenę podczas pobliskiego 1 km wyładowania atmosferycznego (w zasadzie było słyszalne tylko jego lekkie poderwanie).

Na początek nagrania audio SSB. Jeśli któryś z kolegów nie życzyłby sobie takiego upubliczniania swoich QSO, to proszę dać znać na priva.

SSB 3715kHz 13.41
SSB 3765-3700kHz 20.58

SSB 7155kHz 13.31
SSB 7170-7135kHz 12.45
SSB 7200-7130kHz 21.07

SSB 14200-14300kHz 10.52

Wszystkie poniższe nagrania CW za wyjątkiem pasma 10 MHz dokonałem podczas JIDX Contest, które odbyły się w dniach 13–14 kwietnia. Przełączanie filtru DSP było dokonywane zawsze pomiędzy 2400/400/150 Hz.

CW 3500-3562kHz 21.13 Test Fil

Poniżej mamy dwa wieczorne skany telegraficznej części pasma 40 m, pierwszy z przełączaniem filtru DSP i natychmiast drugi ze stałym filtrem 400 Hz. Siła sygnałów w tych skanach to maksymalnie S9 + 20 dB (odebrałem 2–3 takie stacje). Dodam, że w tym samym czasie w radiofonicznym paśmie 41 m można było odbierać 3 stacje AM na S9 + 60 dB (maksymalne wskazanie S-metra, patrz film), pozostałe średnio S9 + 40 dB.

CW 7000-7034kHz 21.18 Test Fil
CW 7000-7034kHz 21.24 Filtr400Hz

CW Pasmo 10MHz ok11.29 Test Fil

„Analiza” obu zboczy filtra DSP:

CW Pasmo 14MHz 11.38 Test Filtra

A tu sąsiedztwo bardzo silnych stacji CW:

CW 14024kHz15.08TestFilDistS9+30
CW 14MBand16.11TestFilDistS9+30

Skan pasma 20 m z filtrem 400 Hz:

CW Pasmo 14MHz 16.20 Filtr 400Hz

W pasmach 21 i 28 MHz załączyłem preamp 2 (w pozostałych było off):

15 CW Pasmo 21MHz ok11.25 Test Fil
16 CW Pasmo 21MHz ok11.25 Test Fil
17 CW Pasmo 21MHz ok11.25 Test Fil

CW 28000-28045kHz 11.08 Test Fil

Ostatnia emisja to AM:

AM Warszawa 1 22.34

Na koniec filmy:

Demonstracja poziomu szumów w „terenowej” antenie FD-4 w paśmie 80 m oraz nasłuch QSO:
IC-7410 SSB 3715kHz 15.30 Test Pamp

Nasłuch QSO na 40 m:
IC-7410 SSB 7153kHz 15.08

W paśmie radiofonicznym 41 m były 3 stacje z siłą S9 + 60 dB, oto jedna z nich:
IC-7410 AM 7290kHz 20.36 S9+60dB
