SWR, a straty w linii

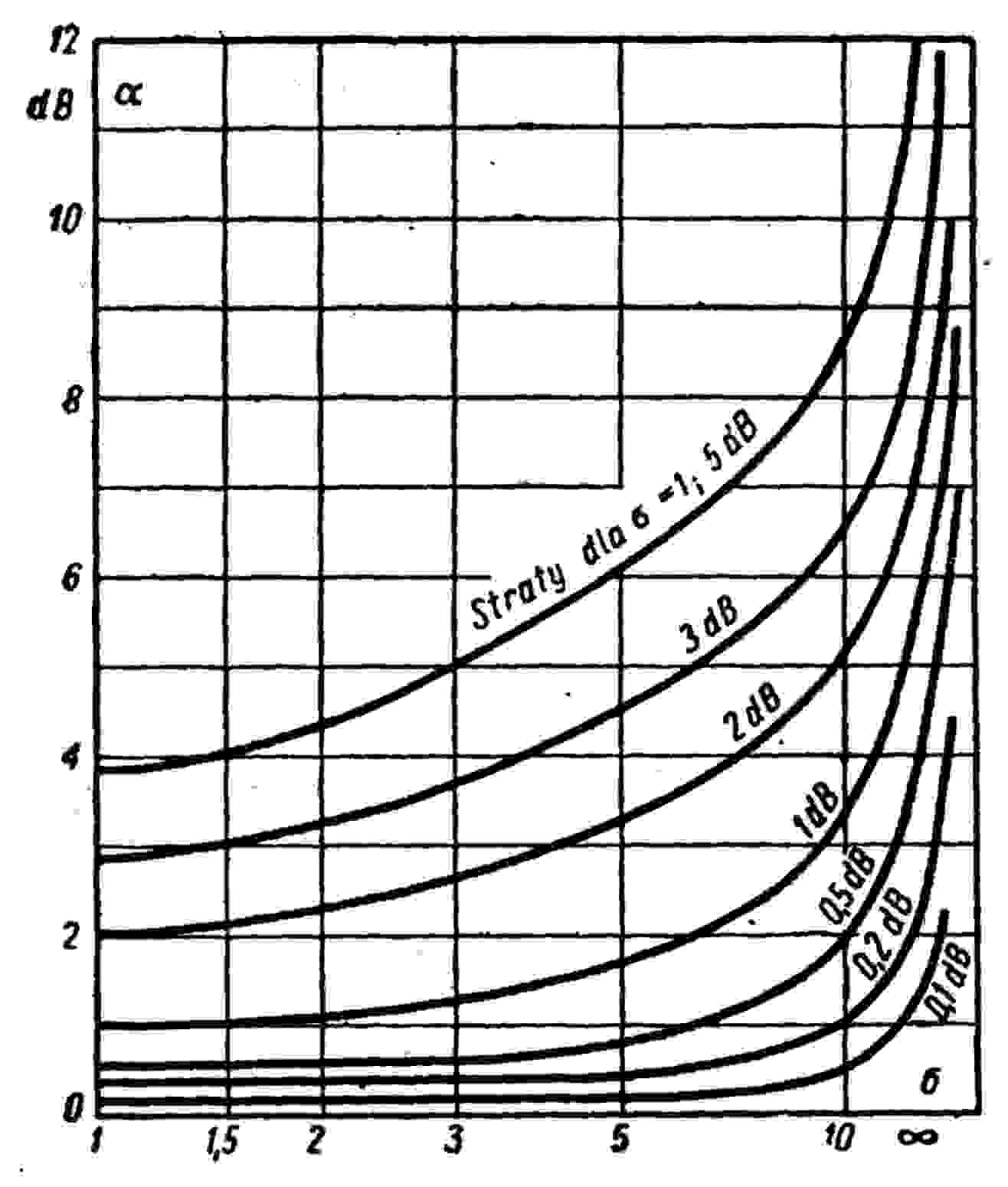

Przedstawiam poniżej ciekawy wykres ilustrujący straty w linii długiej powstałe w wyniku wystąpienia fali stojącej. Wykres uwzględnia straty oporowe i dielektryczne linii. Nie uwzględnia natomiast strat z tytułu niedopasowania odbiornika do źródła oraz promieniowania linii.

Straty oporowe i dielektryczne w linii za przyczyną powstania fali stojącej. Wydaje się, że na wykresie jest mała pomyłka - najwyższy przebieg powinien mieć dla SWR=1 tłumienie ok. 4dB, a nie 5, jak zostało podpisane.

Widać więc, że stosując dobre kable, zapewniające małe tłumienie przy SWR=1, uniezależniamy straty w kablu od wartości SWR.

Wykres zaczerpnąłem z książki "Poradnik radio- i teleelektryka. Elementy i podzespoły", Witold Rosiński w pracy zbiorowej pod redakcją Jerzego Antoniewicza, PWT Warszawa 1959.

2002
